דֶגֶם
|
Vsr -910 ub |
Vsr -210 ub |
Vsr -610 ub |
|
Vsr -510 ub |
Vsr -100 ub |
Vsr -100 ub
מָבוֹא
• רגולטור גז טוהר חד-שלבי חד-שלבי
• 10μin. גימור פני השטח של RA (25μin. RA אופציונלי)
• נפח פנימי ממוזער לזמני טיהור קצרים
• כל החומרים המשמשים עונים על תקני ASTM A479 / A484 / A276
• מחברים פנימיים למדי לחץ
• קיבולת זרימה: ל 30 SLPM (סטנדרטי), ל 120 SLPM (אופציונלי)
• דיוק בקרה גבוהה
• חותם מתכת למתכת לאטמוספרה
• הגבלת לחץ יציאה פשוטה באמצעות גלגל יד
• 100% נבדק דליפת הליום
פרמטרים טכניים
| סוּג | שלב יחיד |
|
| לחץ כניסה P1 | מקס. 3500 psig | |
| לחץ יציאה P2 | 10/30/60/100/150 PSIG | |
| לחץ PROSF | 5000 psig | |
| לחץ פרץ | 10000 psig | |
| גימור פני השטח | 10μin. RA (25μin. RA אופציונלי) | |
| מושב שסתום | PCTFE (VESPEL® אופציונלי) | |
| דִיאָפרַגמָה | Hastelloy® C276 | |
| כניסות ושקעים | 1/4 "/3/8" התאמת וידיאו וריתוך צינור | |
| יציאת מצנפת | 1/8 "NPT (באפשרות הרכבה על לוח, יציאת מצנפת אינה מושחלת) | |
| טווח טמפרטורות | -40 o f to +160 o f (-40 o c to +71 o c) | |
| קצב דליפה: (לאטמוספרה) | 1x10^-9 mbar i/s הוא | |
| (דרך מושב) | 1x10^-8 mbar i/s הוא | |
| יכולת זרימה | Cv =0. 09 (cv =0. 15 אופציונלי) | |
| אפקט לחץ אספקה | 0. 35 PSIG עלייה בלחץ המסירה לכל | |
| 100 psig source pressure drop @Cv=0.09 | ||
| 0. 5psig עלייה בלחץ המסירה לכל | ||
| 100 psig source pressure drop @Cv=0.15 | ||
| מִשׁקָל | בערך 1.35 ק"ג |
תמונת מוצר
Vsr -210 ub
מָבוֹא
• רגולטור לחץ חד-שלבי
• 10μin. גימור פני השטח של RA (25μin. RA אופציונלי)
• נפח פנימי ממוזער לזמני טיהור קצרים
• כל החומרים המשמשים עונים על תקני ASTM A479 / A484 / A276
• מחברים פנימיים למדי לחץ
• לפיצוי כוח יש יכולת זרימה רחבה יותר
• דיוק בקרה גבוהה
• חותם מתכת למתכת לאטמוספרה
• הגבלת לחץ יציאה פשוטה באמצעות גלגל יד
• 100% נבדק דליפת הליום
• עיצוב קשור-דיאפרגמה
פרמטרים טכניים
| סוּג | שלב יחיד |
|
| לחץ כניסה P1 | מקס. 3000 psig | |
| לחץ יציאה P2 | 30/60/100/150/250 PSIG | |
| לחץ PROSF | 2550 psig | |
| לחץ פרץ | 8000 psig | |
| גימור פני השטח | 10μin. RA (25μin. RA אופציונלי) | |
| מושב שסתום | PCTFE (VESPEL® אופציונלי) | |
| דִיאָפרַגמָה | Hastelloy® C276 | |
| כניסות ושקעים | 1/4 "/3/8" או 1/2 "התאמת וידיאו או ריתוך צינור | |
| יציאת מצנפת | 1/8 "NPT (באפשרות הרכבה על לוח, יציאת מצנפת אינה מושחלת) | |
| טווח טמפרטורות | -40 o f to +160 o f (-40 o c to +71 o c) | |
| קצב דליפה: (לאטמוספרה) | 1x10^-9 mbar i/s הוא | |
| (דרך מושב) | 1x10^-8 mbar i/s הוא | |
| יכולת זרימה | Cv =0. 65, cv =1. 1 (אפשרות HF) | |
| אפקט לחץ אספקה | עלייה של 3.5 PSIG בלחץ הלידה לכל | |
| ירידת לחץ מקור של 100 psig | ||
| 4.2 עליית PSIG בלחץ הלידה לכל | ||
| ירידת לחץ מקור של 100 PSIG (אפשרות FC) | ||
| מִשׁקָל | בערך .2. 0 ק"ג |
תמונת מוצר
Vsr -510 ub
מָבוֹא
• רגולטור גז טוהר גבוה
• 10μin. גימור פני השטח של RA (25μin. RA אופציונלי)
• נפח פנימי ממוזער לזמני טיהור קצרים
• כל החומרים המשמשים עונים על תקני ASTM A479 / A484 / A276
• מחברים פנימיים למדי לחץ
• קיבולת זרימה: ל 30 SLPM (סטנדרטי), ל 120 SLPM (אופציונלי)
• דיוק בקרה גבוהה
• חותם מתכת למתכת לאטמוספרה
• הגבלת לחץ יציאה פשוטה באמצעות גלגל יד
• 100% נבדק דליפת הליום
• עיצוב קשור-דיאפרגמה
פרמטרים טכניים
| סוּג | שלב יחיד |
|
| לחץ כניסה P1: | מקס. 3500 psig | |
| לחץ יציאה P2: | 10/30/60/100/150 PSIG | |
| גימור פני השטח: | 10μin. RA (25μin. RA אופציונלי) | |
| מושב שסתום: | PCTFE (VESPEL® אופציונלי) | |
| דִיאָפרַגמָה: | Hastelloy® C276 | |
| כניסה ושקעים: | 1/4 "/3/8" התאמת וידיאו או ריתוך צינור | |
| יציאת מצנפת: | 1/8 "NPT (באפשרות הרכבה על לוח, יציאת מצנפת אינה מושחלת) | |
| טווח טמפרטורה: | -40 o f to +160 o f (-40 o c to +71 o c) | |
| שיעור דליפה: | (לאטמוספרה): 1x10^-9 mbar i/s הוא | |
| (דרך המושב): | 1x10^-8 mbar i/s הוא | |
| יכולת זרימה: | Cv =0. 09 (cv =0. 15 אופציונלי) | |
| אפקט לחץ אספקה: | 0. 35 PSIG עלייה בלחץ המסירה לכל | |
| 100 psig source pressure drop @Cv=0.09 | ||
| 0. 5psig עלייה בלחץ המסירה לכל | ||
| 100 psig source pressure drop @Cv=0.15 |
תמונת מוצר
Vsr -610 ub
מָבוֹא
• רגולטור לחץ חד-שלבי
• 10μin. גימור פני השטח של RA (25μin. RA אופציונלי)
• נפח פנימי ממוזער לזמני טיהור קצרים
• כל החומרים המשמשים עונים על תקני ASTM A479 / A484 / A276
• מחברים פנימיים למדי לחץ
• דיוק בקרה גבוהה
• חותם מתכת למתכת לאטמוספרה
• הגבלת לחץ יציאה פשוטה באמצעות גלגל יד
• 100% נבדק דליפת הליום
פרמטרים טכניים
| סוּג | שלב יחיד |
|
| לחץ כניסה P1 | מקס. 3500 psig | |
| לחץ יציאה P2 | 10/30/60/100 PSIG | |
| גימור פני השטח | 10μin. RA (25μin. RA אופציונלי) | |
| מושב שסתום | PCTFE (VESPEL® אופציונלי) | |
| דִיאָפרַגמָה | Hastelloy® C276 | |
| כניסות ושקעים | 1/4 "/3/8" 1/2 הולם אוויץ או ריתוך צינור | |
| יציאת מצנפת | 1/8 "NPT (באפשרות הרכבה על לוח, יציאת מצנפת אינה מושחלת) | |
| טווח טמפרטורות | -40 o f to +160 o f (-40 o c to +71 o c) | |
| קצב דליפה: (לאטמוספרה) | 1x10^-9 mbar i/s הוא | |
| (דרך מושב) | 1x10^-8 mbar i/s הוא | |
| יכולת זרימה | Cv =0. 13 | |
| אפקט לחץ אספקה | 0. 25 PSIG עלייה בלחץ המסירה לכל | |
| ירידת לחץ מקור של 100 psig |
תמונת מוצר
Vsr -910 ub
מָבוֹא
• רגולטור לחץ חד-שלבי
• 15μin. Ra Max. 10μin ra max אופציונלי
• תכנון למערכת אספקת גז מיוחדת בתפזורת
• עיצוב קשור-דיאפרגמה עם אלמנט חישה מפוח
• כל החומרים המשמשים עונים על תקני ASTM A479 / A484 / A276
• חותם מתכת למתכת לאטמוספרה
• 100% נבדק דליפת הליום
פרמטרים טכניים
| סוּג | שלב יחיד |
|
| לחץ כניסה P1 | מקס. 3500 psig | |
| לחץ יציאה P2 | 30/60/100/150 PSIG | |
| גימור פני השטח | 10μin. RA (25μin. RA אופציונלי) | |
| מושב שסתום | PCTFE (VESPEL® אופציונלי) | |
| דִיאָפרַגמָה | Hastelloy® C276 | |
| כניסות ושקעים | 1/2 "/3/4" או 1 "התאמת וידיאו או ריתוך צינור | |
| יציאת מצנפת | 1/8 "NPT (באפשרות הרכבה על לוח, יציאת מצנפת אינה מושחלת) | |
| טווח טמפרטורות | -40 o f to +160 o f (-40 o c to +71 o c) | |
| קצב דליפה: (לאטמוספרה) | 1x10^-9 mbar i/s הוא | |
| (דרך מושב) | 1x10^-8 mbar i/s הוא | |
| יכולת זרימה | Cv {{0}}. 0 / cv =4. 0 |
תמונת מוצר

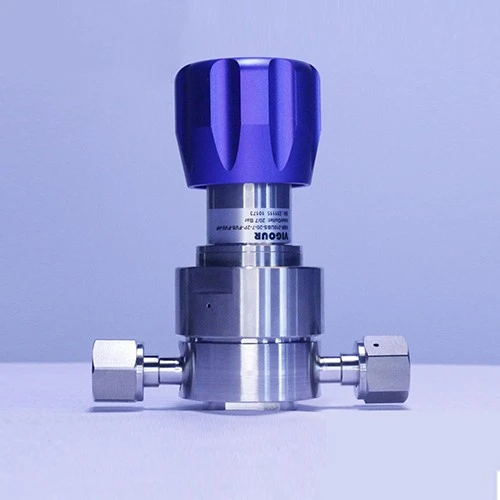

רגולטור גז טוהר גבוהמדריך למשתמש (במונחים פשוטים)
בקיצור, זה "שומר הראש של גז טוהר גבוה" ששומר על הגזים הטווחים הגבוהים שלך בלחץ הנכון מבלי לאפשר לאף אחד מהחומר היקר לברוח. בין אם אתם במעבדות, מתקנים רפואיים או מפעלי ייצור כימיים, הרגולטורים הללו מוודאים שתקבלו בדיוק את הזרימה והלחץ הנכונים, תוך שמירה על דברים בטוחים ויעילים. אחרי הכל, כאשר גזים בעלי טוהר גבוה היו מכריעים בתחומים רבים, שמירה על דיוק ובטיחות היא המפתח!
① חומרים העומדים במבחן
גזים בעלי טוהר גבוה הם בררניים, ורגולטורים רגילים פשוט לא יכולים להתמודד איתם. הם עלולים לדלוף או לזהם את הגז. לכן אנו משתמשים בחומרים שיכולים להתמודד עם המשימה: נירוסטה בדרגה גבוהה או סגסוגות מיוחדות, וחותמות העשויות מ- PTFE (טפלון) או חומרים מתקדמים דומים. חשבו על זה כרגולטור לובש דליפות גלימת בלתי נראות, ללא זיהום!
② טווח לחץ שמתאים לצרכים שלך
הרגולטורים שלנו פועלים על פני מגוון רחב של לחצים, מלחצים גבוהים במיוחד (5, 000 psi ומעבר) ועד לחצים נמוכים מאוד (עד 1 psi או למטה). זה כמו שיש מנוע מכוניות בעל טורבו שיכול להעביר הילוכים בצורה חלקה, להתאים לכל סיטואציה מכבישים מהירים במהירות גבוהה לפעולות איטיות ומדויקות.
③ חיוני בטיחות על סיפונה
מד לחץ: תמיד מעקב אחר הלחץ כך שאתה יודע.
שסתום הקלה: משחרר לחץ באופן אוטומטי אם הוא חורג מהגבול הבטוח, תוך שמירה על הכל בבדיקה.
בדוק שסתום: מפסיק כל זרימה אחורית, מבטיחה שהגזים לא יגרמו להפתעות לא רצויות.
④ בקרת זרימה זה נקודה
ביישומים הדורשים טוהר גבוה, הזרימה חייבת להיות מדויקת, ממש כמו מכת המברשת של אמן. יותר מדי גז מבוזבז, מעט מדי יכול לזרוק ניסוי או תהליך ייצור. הרגולטורים שלנו שומרים על דיוק הזרימה לתוך ± 1%, ומוודאים שהכל הולך בדיוק כמתוכנן.
שאלות נפוצות - שאלות ותשובות מהירות
לֹא! השימוש בווסת רגיל זה כמו לנסות להשתמש במסננת להחזקת מים. רגולטורים רגילים יכולים לזהם את הגז, לגרום לדליפות או אפילו לפגוע בציוד. מפעל השתמש בעבר בווסת הלא נכון בגז טוהר גבוה וסבל מדליפה משמעותית, ועלה להם הון-אל תעשה את אותה טעות!
חפש את שלושת הסימנים האלה:
- מד הלחץ פועל מרוצף, כאילו הוא סובל ממנת יתר של קפאין.
- פרוסט מתבסס סביב החיבורים (זמן לבדיקה).
- ריח ביצה רקוב מוזר (אנו מוסיפים סוכן אזהרה במקרה של דליפות). אם אתה רואה את אלה, התקשר אלינו!
זה לא מדע טילים, פשוט עקוב אחר "שלוש עשו ושלושה אל תעשה":
לַעֲשׂוֹתבדוק אם יש דליפות באופן קבוע (השתמש ברצועות הבדיקה הנוחיות שלנו).
לַעֲשׂוֹתנקה את החיבורים ושמור עליהם ללא אבק.
לַעֲשׂוֹתרשמו תנודות לחץ.
אלסובב את השסתום כאילו אתה פותח צנצנת חמוצים.
אלנסה לפרק את החלקים בעצמך (השאר את זה למקצוענים).
אלהשאר את זה בשמש ל"שתזוף ".
התמקדו בשלושת מספרי המפתח הללו:
- לחץ כניסה(בדוק את תווית הצילינדר אם כן).
- לחץ עבודה(שאל את ספק הציוד שלך).
